Щит АВР - автоматический ввод резерва для автозапуска генератора

Щит АВР для дизель-генератора: полное руководство по выбору согласно требованиям ПУЭ

Щит АВР (автоматическое включение резерва) - ключевое устройство для бесперебойного питания объектов любой категории. Если вы ищете надежное решение для автоматического переключения нагрузки на дизель-генератор, эта статья даст вам полное техническое и нормативное обоснование. Разберем требования ПУЭ, схемы, блокировки и типичные ошибки при выборе шкафа АВР для ДГУ.

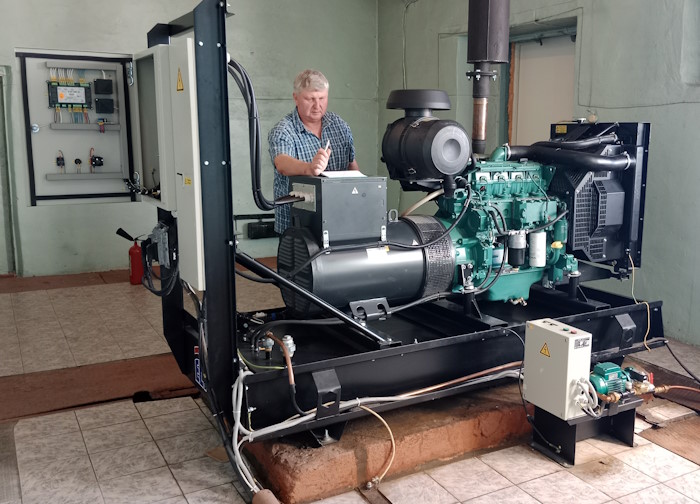

Что такое щит АВР и зачем он нужен для дизель-генератора?

Основные требования к устройствам АВР изложены в главе 3.3 ПУЭ (Правила устройства электроустановок). Пункты 3.3.30-3.3.35 определяют нормы к этому комплексу технических средств. Устройства АВР предназначены для восстановления питания потребителей путём автоматического присоединения резервного источника питания при отключении рабочего источника, приводящем к обесточиванию электроустановок потребителя. Иными словами, шкаф АВР для генератора выполняет критически важную функцию: обнаруживает сбой сетевого напряжения, автоматически запускает дизель-генераторную установку (ДГУ) и переключает нагрузку на нее.
Для объектов (ПУЭ п. 1.2.17-1.2.21), электроприемники делятся на три основные категории по надежности электроснабжения:

• I категория и особая группа: перерыв питания допускается только на время автоматического восстановления. И в этом случае переключение происходит без участия человека и применение АВР обязательно
• II категория: на время, необходимое для включения резерва действиями дежурного персонала или выездной бригады. АВР рекомендуется, но не обязателен
• III категория: допустимый промежуток времени для ремонта или замены оборудования до 24 часов. В этом случае АВР не обязателен

Очевидно что АВР служит важным элементом энергобезопасности и необходимо его правильно спроектировать, изготовить и корректно интегрировать в работе с ДГУ.

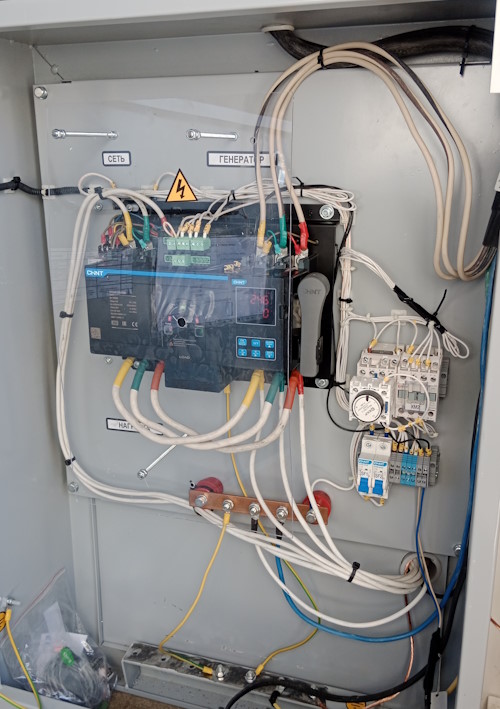

Требования ПУЭ к схемам АВР для ДГУ: что должно быть в шкафу?

Пункты ПУЭ с 3.3.31 по 3.3.42 устанавливают жесткие требования к АВР дизель-генератора. Массив технических правил включает в себя требования к к однократности действия, быстродействию, блокировке встречного включения, контролю исправности и напряжения. Ваш шкаф АВР должен содержать:

Обязательные элементы согласно ПУЭ:

1. Трехфазный контроль напряжения на сетевом вводе и на выходе ДГУ
2. Логический контроллер (реле АВР или ПЛК) с программируемыми задержками
3. Механическую блокировку между вводами (МЗОВ для автоматов или 3-позиционный переключатель)
4. Защитные автоматы с соответствующими характеристиками отключения

Чем отличается ДЭС с автоматическим запуском от дизель-генератора с ручным запуском?

• Автоматический запуск: кроме случаев где установка АВР обязательна по ПУЭ, автоматический запуск необходим для минимально быстрого переключения на аварийный или резервный источник питания и обратно на сетевое питание, немедленная реакция на внештатную ситуацию, при большом количестве удаленных объектов, сокращении издержек на обслуживающий персонал, исключения рисков связанных с человеческим фактором.
• Ручной запуск: более бюджетный вариант, используется при постоянном режиме работы ДЭС, упрощенная конструкция и логика работы дизель-генератора, оператор всегда находится в непосредственной близости от дизельного генератора.

Не все АВР одинаковы по комплектации и возможностям. Производители дешевых шкафов АВР часто экономят на реле устанавливая модели без функции контроля фаз (РКФ), при этом автоматика «не заметит» обрыв одной фазы, слипание (перекос) фаз, нарушение чередования фаз. Следовательно, устройство не выполняет базовое требование ПУЭ реагировать на аварию.

Критерии срабатывания: почему недостаточно простого реле напряжения?

Распространенная ошибка - установка в щит АВР только реле контроля фаз. ПУЭ 3.3.35 требует выполнения условий работы пускового органа напряжения. Для того чтобы АВР был корректно отстроен от посадок напряжения и адекватно оценивал состояние сети, он обязан замерять все три фазы. Упрощенный контроль (например, по одной фазе или без контроля симметрии) не способен отличить запуск двигателей от реальной аварии в сети (обрыва фазы питающей линии). Без полноценного РКФ выполнить условия точной отстройки невозможно.

Что должен контролировать ваш шкаф АВР для генератора:

• Полное или частичное исчезновение напряжения
• Снижение/повышение напряжения ниже/выше допустимых пределов
• Отклонение частоты (где это актуально)

Перед включением на ДГУ шкаф АВР обязан проверить:

• Номинальное напряжение генератора (±5%)
• Номинальную частоту (50 Гц)

При приобретении щита АВР выбирайте в пользу АВР с микропроцессорными контроллерами, а не с электромеханическими реле.

Блокировки в щите АВР: ваша защита от аварий

Безопасный шкаф автоматического ввода резерва должен иметь:

1. Блокировку параллельной работы - предотвращает встречное включение сети и генератора
2. Защиту от включения на КЗ - запрет повторного включения
3. Контроль целостности цепей управления

Без механической блокировки щит АВР может вызвать встречное включение ДГУ и сети. Результатом может стать пожар в ГРЩ и значительные убытки предприятию.

Временные задержки: как настроить шкаф АВР?

Настройки должны обеспечивать, чтобы время восстановления питания не превышало допустимого для технологии.
Типовые уставки в щите АВР:

• Задержка на срабатывание: 1-5 сек (отстройка от кратковременных просадок)
• Время запуска ДГУ: 10-60 сек (зависит от типа генератора)
• Задержка включения после выхода ДГУ на режим: 5-10 сек
• Задержка обратного переключения: 10-60 сек (стабилизация сети)

Для потребителей I категории (например, медицинские учреждения, ЦОДы, системы жизнеобеспечения и др.) время переключения должно быть минимальным, при этом часто требуется применение ДГУ с системой ИБП.

Можно ли подключить щит АВР для параллельной работы ДГУ с сетью?

Запрет параллельной работы без синхронизации — общее требование ПУЭ (синхронизация генератора с сетью). Включение генераторов на параллельную работу должно производиться одним из следующих способов: точной синхронизацией (ручной, полуавтоматической и автоматической) и самосинхронизацией (ручной, полуавтоматической и автоматической).

Варианты решений:

1. Стандартный шкаф АВР: Работа «или-или» (сеть ИЛИ генератор)
2. С системой синхронизации: Специальный дорогостоящий контроллер, допустим для мощных систем
3. Со статическим ИБП: Для критичных нагрузок на время переключения

Практический совет: для 99% объектов достаточно качественного щита АВР с надежной блокировкой параллельной работы.

Надежность шкафа АВР: требования к резервированию

ПУЭ регламентируют резервирование и требуют непрерывный контроль исправности источников питания для электроприемников, перерыв в электроснабжении которых может повлечь за собой угрозу жизни людей, значительный материальный ущерб или нарушение сложных технологических процессов. В терминологии ПУЭ такие потребители относятся к первой категории (и ее особой группе) надежности электроснабжения.
Что проверять при выборе щита АВР:

1. Система управления: два независимых канала управления
2. Источник оперативного тока: аккумулятор с запасом автономности
3. Качество компонентов: известные бренды реле и контроллеров
4. Исполнение корпуса: степень защиты не ниже IP31 для помещений, IP54 для улицы

Экономия на надежности щита АВР может стоить дороже, чем весь генераторный комплекс.

Документация и испытания шкафа АВР

При сдаче щита автоматического ввода резерва поставщик/производитель должен предоставить необходимые документы:

- Обязательные документы:

• Паспорт шкафа АВР с принципиальной схемой
• Протоколы заводских испытаний
• Сертификаты на комплектующие

- Протоколы наладки на объекте:

• Проверка уставок срабатывания
• Замер времени переключения
• Проверка всех блокировок
• Испытания под нагрузкой

Обратите внимание: время срабатывания АВР должно быть замерено и зафиксировано.

5 частых ошибок при заказе щита АВР для генератора

• Экономия на контроле параметров - только одно реле напряжения вместо трехфазного контроля
• Отсутствие механической блокировки - только электрическая, которая может отказать
• Неправильные временные уставки - без учета реального времени выхода ДГУ на режим
• Игнорирование необходимости автоматической частотной разгрузки (АЧР) - нет приоритетного (селективного) отключения нагрузок
• Отказ от регулярного тестирования - система годами не проверяется

Как выбрать шкаф АВР для дизель-генератора: 5 ключевых критериев

• Соответствие ПУЭ - требуйте ссылки на нормативные пункты в проекте
• Наличие всех блокировок - МЗОВ, защиты от синхронизации, контроль цепей
• Качество компонентов - известные бренды, адекватный запас по току
• Гибкость настройки - программируемые задержки, пороги срабатывания
• Сервисная поддержка - наличие технической документации, возможность модернизации.

Вывод

Щит АВР для дизель-генератора - это не просто коммутационный шкаф, а интеллектуальная система управления резервным питанием. Правильно спроектированный шкаф автоматического ввода резерва учитывает все требования ПУЭ, обеспечивает безопасность и надежность переключения.


Нужна консультация по выбору шкафа АВР для вашего генератора? Оставьте заявку - наши инженеры с опытом от 10 лет помогут подобрать оптимальное решение, соответствующее ПУЭ и вашим задачам.
